NTFS 다중 파티션 분석

NTFS 다중 파티션 분석

 - 사용 도구 : AccessData FTK Imager, HxD
 - 분석 파일 : NTFS 다중 파티션.001


1. Paritition 1[50M]

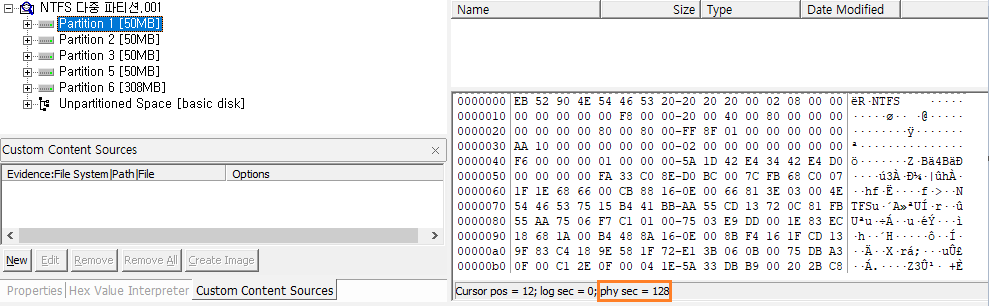

 VBR 시작 주소

00 04 01 00 07 03 20 32 80 00 00 00 00 90 01 00

00  1byte 파티션 부트 플래그 (0x80 : 부팅 O, 0x00 : 부팅 X)
04 01 00  3byte CHS 시작 주소 (현재 사용 X)
07 1byte 파티션 파일시스템 타입 (0x07 : NTFS)
03 20 32 3byte CHS 끝 주소 (현재 사용 X)
80 00 00 00 4byte VBR 시작 주소 : 00 00 00 00 80 -> 128
00 90 01 00 4byte 파티션의 총 섹터 개수 : 00 01 90 00 = 102400
102400 x 512 = 52428800


2. Paritition 2[50M]

00 04 01 32 07 03 20 64 80 90 01 00 00 90 01 00

00 1byte 파티션 부트 플래그 (0x80 : 부팅 O, 0x00 : 부팅 X)
04 01 32 3byte CHS 시작 주소 (현재 사용 X)
07 1byte 파티션 파일시스템 타입 (0x07 : NTFS)
03 20 64 3byte CHS 끝 주소 (현재 사용 X)
80 90 01 00 4byte VBR 시작 주소 : 00 01 90 80 -> 102528

00 90 01 00 4byte 파티션의 총 섹터 개수 : 00 01 90 00 = 102400
102400 x 512 = 52428800


3. Paritition 3[50M]

00 04 01 64 07 03 20 96 80 20 03 00 00 90 01 00

00 1byte 파티션 부트 플래그 (0x80 : 부팅 O, 0x00 : 부팅 X)
04 01 64 3byte CHS 시작 주소 (현재 사용 X)
07 1byte 파티션 파일시스템 타입 (0x0B : FAT32, 0x07 : NTFS)
03 20 96 3byte CHS 끝 주소 (현재 사용 X)
80 20 03 00 4byte VBR 시작 주소 : 00 03 20 80 -> 204928

00 90 01 00 4byte 파티션의 총 섹터 개수 : 00 01 90 00 = 102400
102400 x 512 = 52428800


4. 확장 파티션

00 04 01 96 05 03 60 FE 80 B0 04 00 00 40 0B 00

00 1byte 파티션 부트 플래그 (0x80 : 부팅 O, 0x00 : 부팅 X)
04 01 96 3byte CHS 시작 주소 (현재 사용 X)
05 1byte 파티션 파일시스템 타입 (0x05 : 확장 파티션)
03 60 FE 3byte CHS 끝 주소 (현재 사용 X)
80 B0 04 00 4byte VBR 시작 주소 : 00 04 B0 80 -> 307328
00 40 0B 00 4byte 파티션의 총 섹터 개수 : 00 0B 40 00 = 737280



4-1. Paritition 5[50M]

00 08 01 96 07 07 20 C8 80 00 00 00 00 90 01 00

00 1byte 파티션 부트 플래그 (0x80 : 부팅 O, 0x00 : 부팅 X)
08 01 96 3byte CHS 시작 주소 (현재 사용 X)
07 1byte 파티션 파일시스템 타입 (0x07 : NTFS)
07 20 C8 3byte CHS 끝 주소 (현재 사용 X)
80 00 00 00 4byte VBR 시작 주소 : 00 00 00 80 -> 128 + 307328 = 307456

00 90 01 00 4byte 파티션의 총 섹터 개수 : 00 01 90 00 = 102400
102400 x 512 = 52428800


5. 확장 파티션

00 08 01 C8 05 0B 60 FC 80 90 01 00 80 A0 09 00

00 1byte 파티션 부트 플래그 (0x80 : 부팅 O, 0x00 : 부팅 X)
08 01 C8 3byte CHS 시작 주소 (현재 사용 X)
05 1byte 파티션 파일시스템 타입 (0x05 : 확장 파티션)
0B 60 FC 3byte CHS 끝 주소 (현재 사용 X)
80 90 01 00 4byte VBR 시작 주소 : 00 01 90 80 -> 102528 + 307328 = 409856

// 확장파티션 기준으로 102528 만큼 떨어져있음
80 A0 09 00 4byte 파티션의 총 섹터 개수 : 00 0B 40 00 = 737280


5-1. Paritition 6[308M]



00 0C 01 C8 07 0B 60 FC 80 00 00 00 00 A0 09 00

00 1byte 파티션 부트 플래그 (0x80 : 부팅 O, 0x00 : 부팅 X)
0C 01 C8 3byte CHS 시작 주소 (현재 사용 X)
07 1byte 파티션 파일시스템 타입 (0x07 : NTFS)
0B 60 FC 3byte CHS 끝 주소 (현재 사용 X)

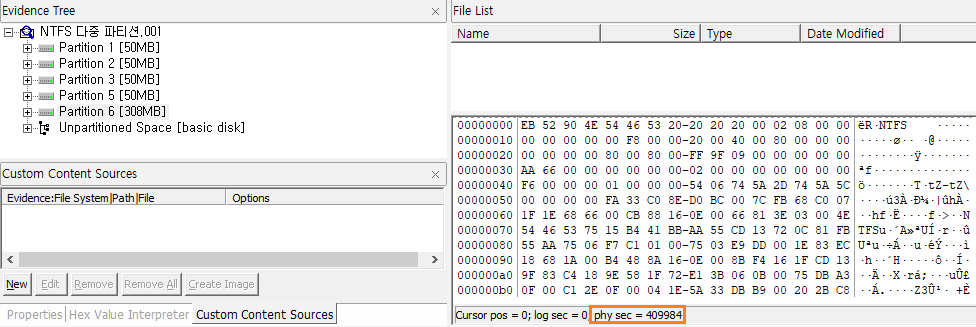

80 00 00 00 4byte VBR 시작 주소 : 00 00 00 80 -> 128 + 409856 = 409984

00 A0 09 00 4byte 파티션의 총 섹터 개수 : 00 09 A0 00 = 630784
630784 x 512 = 322961408
